VIGO PHOTONICS · SMART TAIWAN

紅外線偵測器與模組選型目錄

依量測波長、頻寬與系統配置比較偵測器、模組及外延結構。SMART 弘燁科技提供在地需求整理、原廠技術確認與供貨協調。

紅外線偵測器選型指南:依四個條件縮小範圍

不必先知道品牌或料號。先從想量測的訊號出發,再透過下方比較與產品頁核對配置,逐步縮小候選範圍。

  1. 先定波長:從量測目標與光源開始

    請提供實際工作波長、光源或吸收線,而不只提供氣體名稱。表中的光譜範圍以 10% 響應定義,不表示整段具有相同靈敏度;還要核對響應曲線、窗片、光斑與視野。抗干涉設計波段也不等於完整響應波段。

  2. 再選冷卻:區分晶片溫度與環境溫度

    無 TEC、1TE、3TE、4TE 是不同熱電冷卻配置;級數本身不代表系統精度。先核對工作溫度與熱負載,再確認溫控器是否內建、散熱器與供電需求。內建溫控器的模組仍需合適的外部散熱。

  3. 確認速度:先分 DC、調變訊號與脈衝

    要量測直流或緩慢變化的訊號,先確認是否支援 DC;例如 32EM-5-01 標示 DC–400 kHz,32MM-5 則是 AC 耦合、1 Hz–1 MHz。裸偵測器的時間常數 τ 與含放大電路的模組頻寬不同,不宜直接排名或換算為整個系統的速度。

  4. 最後對接讀出:確認訊號,而不只看接頭

    TO8 偵測器需要適合的前端放大與溫控配套;AM/AMS 系列提供差動類比輸出,多通道模組則需對應的多通道類比擷取。板對板或 Molex 是機構/電氣連接方式,不代表 USB、數位資料或隨插即用。ADC 取樣率也不是本表的頻寬。

條件還不完整也可以開始:提供已知的波長、光源/調變方式、通道數、現有讀出設備與環境條件,未知項目可再由 SMART 協助向原廠確認。

查看 9 款配置比較 ↓

波長、冷卻、速度與讀出比較

速度為原廠指定配置下的典型值。裸偵測器以時間常數表示,含放大電路的模組以頻寬表示,兩者分開標示。

9 款偵測器與模組配置↔ 左右滑動查看完整規格
型號典型光譜範圍面積/排列冷卻/整合速度與負載條件電氣讀出/連接
PVIA-4TE-4≤2.0–4.7 μm1 × 1 mm (光學)4TE;晶片約 200 K;需外接溫控時間常數 τ:30 ns(典型) [1]TO8 接腳;偵測器電流訊號,需外接前端放大與讀出
PVA-3TE-5-AF1x1AR-TO8-wAl2O3AR-701.64–5.8 μm1 × 1 mm (感測)3TE;晶片約 210 K;需外接溫控時間常數 τ:124 ns(典型) [2]TO8 接腳;需外接前端放大與讀出。抗干涉設計波段為 1.4–4.0 μm
PVIA-4TE-101.8–11.3 μm1 × 1 mm (光學)4TE;晶片約 200 K;需外接溫控時間常數 τ:3 ns(典型) [3]TO8 接腳;偵測器電流訊號,需外接前端放大與讀出
32EM-5-012.0–5.6 μm32 通道線性排列3TE;晶片約 230 K;溫控器外接頻寬:DC–400 kHz;Rload = 1 MΩ [4]32 通道跨阻放大、類比電壓輸出;40-pin butterfly 封裝
32MM-51.7–5.7 μm32 通道;6 × 6 去四角3TE;晶片約 230 K;內建溫控器頻寬:1 Hz–1 MHz;AC 耦合;Rload = 1 MΩ/通道 [5]32 通道跨阻放大、類比電壓輸出;Molex 87831-5019 連接器
AMS3140-012.0–5.5 μm (Tchip −20°C)1 × 1 mm1TE;晶片 −20°C;內建放大與溫控頻寬:DC–4.0 MHz;Rload = 50 Ω [6]差動類比電壓輸出;板對板連接,需外接接收/擷取電路
AM03100-021.7–5.9 μm (Tamb 20°C)1 × 1 mm無 TEC;環境 20°C;內建差動放大頻寬:DC–3.0 MHz;Rload = 1 MΩ [7]差動類比電壓輸出;10 × 10 mm PCB、12 個焊接端點
AMS6140-012.2–6.8 μm (Tchip −20°C)1 × 1 mm1TE;晶片 −20°C;內建放大與溫控頻寬:DC–2.6 MHz;Rload = 50 Ω [8]差動類比電壓輸出;板對板連接,需外接接收/擷取電路
AMIS8140-011.9–11.0 μm (Tchip −20°C)1 × 1 mm1TE;晶片 −20°C;內建放大與溫控頻寬:DC–3.0 MHz;Rload = 50 Ω [9]差動類比電壓輸出;板對板連接,需外接接收/擷取電路

條件:前五列以環境約 293 K 為依據,前三款裸偵測器為零偏壓。後四列以環境 20°C 為依據:AMS3140-01、AMS6140-01、AMIS8140-01 採晶片 −20°C、供電 3.3 V;AM03100-02 無冷卻、供電 3.0 V。Rload 為規定的輸出負載。晶片溫度或負載改變時,響應與頻寬也可能改變,請核對下列原廠表格。所有 TE 冷卻配置皆須妥善散熱。

本表用於初步選型,不是整機性能保證。Preliminary 文件可能更新;僅憑光譜與頻寬,無法承諾氣體偵測極限、量測精度、熱影像成像能力或特定 ADC 的相容性。

原廠來源、版本與條件

核對日期:2026-11-18。頁碼指主要規格表;功能說明、接腳及操作限制仍須閱讀完整文件。

  1. PVIA-4TE-4 — V1.0 · 2025-02-11 · Preliminary · p. 1 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  2. PVA-3TE-5-AF1x1AR-TO8-wAl2O3AR-70 — V1.0 · 2025-11-13 · Preliminary · p. 1 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  3. PVIA-4TE-10 — V8.0 · 2025-09-03 · Preliminary · p. 1 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  4. 32EM-5-01 — V2.0 · 2025-06-02 · Preliminary · p. 1 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  5. 32MM-5 — V1.0 · 2025-06-18 · Preliminary · p. 1 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  6. AMS3140-01 — V14.0 · 2026-08-24 · p. 3 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  7. AM03100-02 — V2.0 · 2025-02-05 · Preliminary · p. 3 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  8. AMS6140-01 — V14.0 · 2026-07-08 · Preliminary · p. 3 · 原廠英文 PDF ↗ · 站內備存 PDF ↗
  9. AMIS8140-01 — V2.0 · 2026-07-08 · Preliminary · p. 3 · 原廠英文 PDF ↗ · 站內備存 PDF ↗

型號與配置

先確認實際工作波長與完整料號;同系列的窗片、封裝及冷卻配置可能不同。

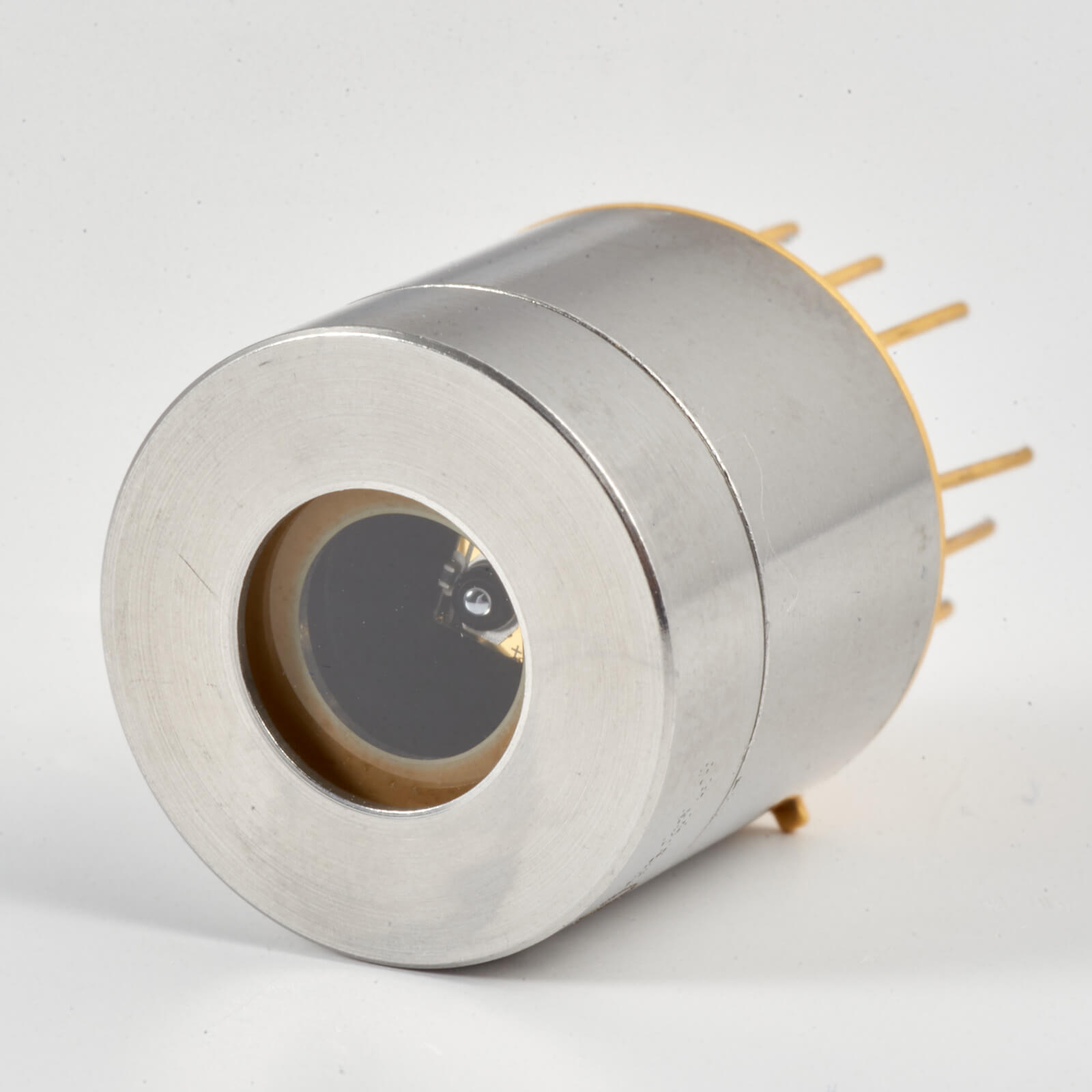

PVIA-4TE-4-1x1-TO8-wAl2O3-36

PVIA-4TE-4 紅外線偵測器

氣體分析、雷射光譜與中紅外線量測;適用性取決於吸收波段與系統配置。

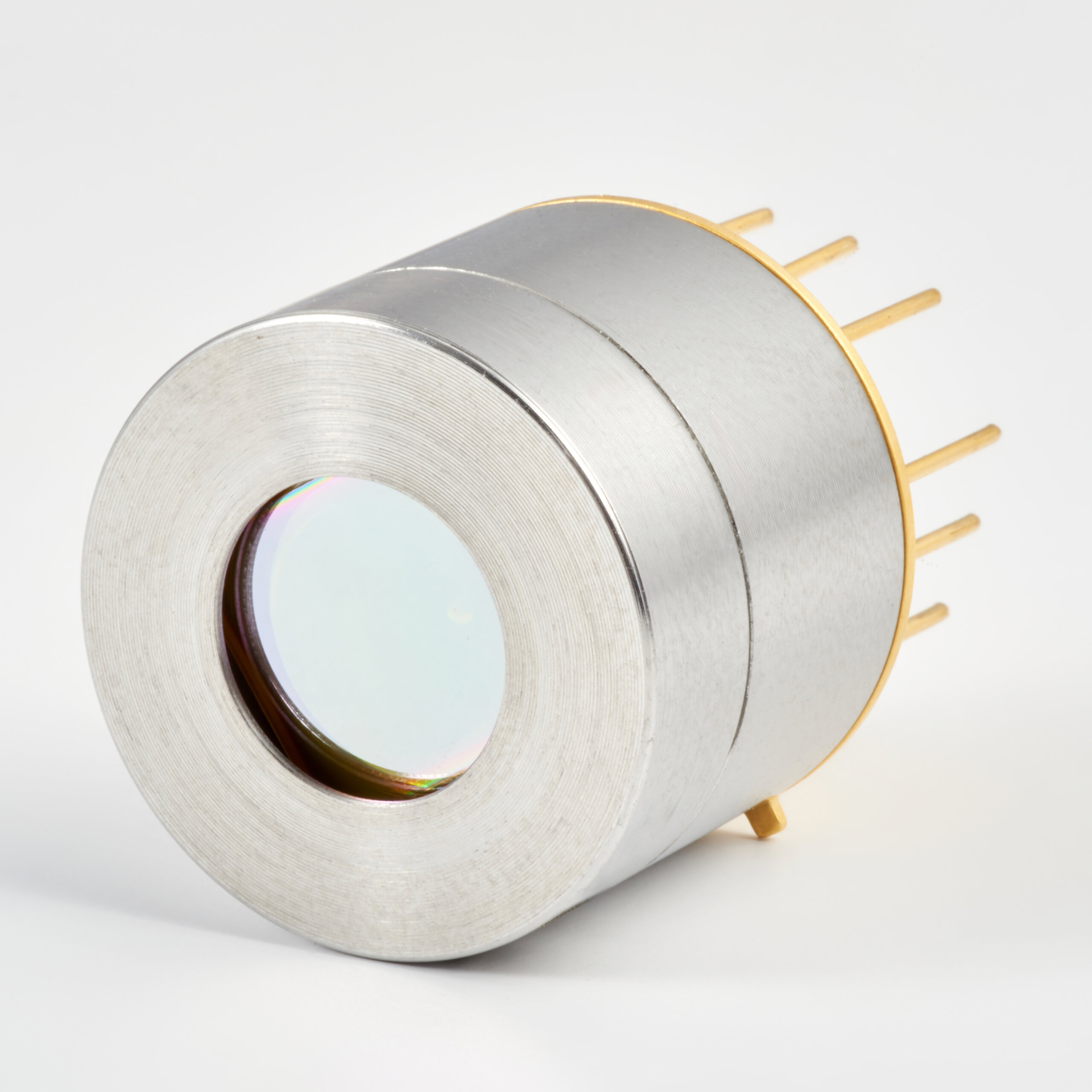

PVA-3TE-5-AF1x1AR-TO8-wAl2O3AR-70

PVA-3TE-5 AF 抗干涉紅外線偵測器

可調諧雷射氣體光譜與雷射控制;依光譜線、訊號頻寬及光學配置選型。

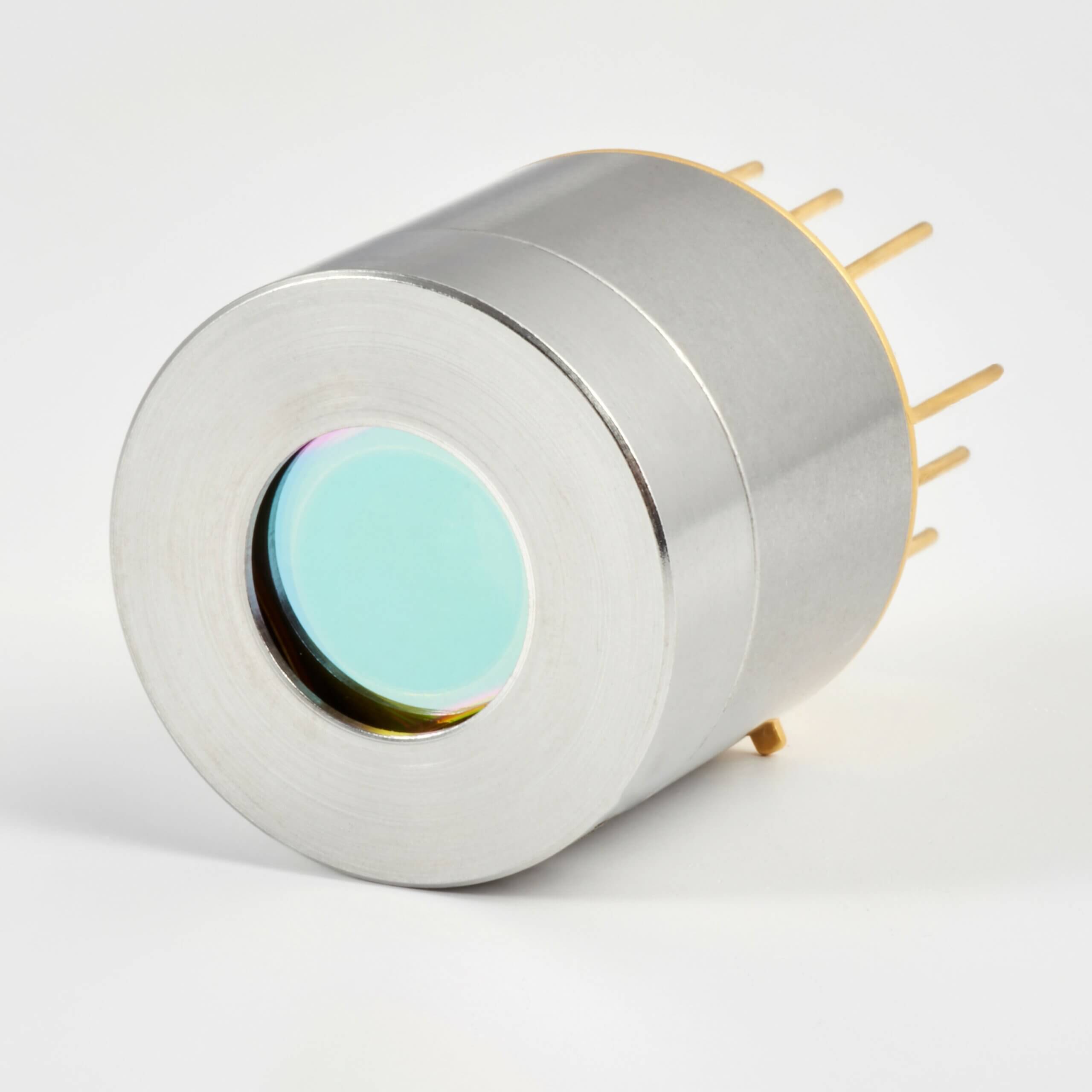

PVIA-4TE-10-1x1-TO8-wZnSeAR-36

PVIA-4TE-10 紅外線偵測器

FTIR、長波紅外光譜及 CO₂ 雷射量測;依原廠線性與功率限制配置。

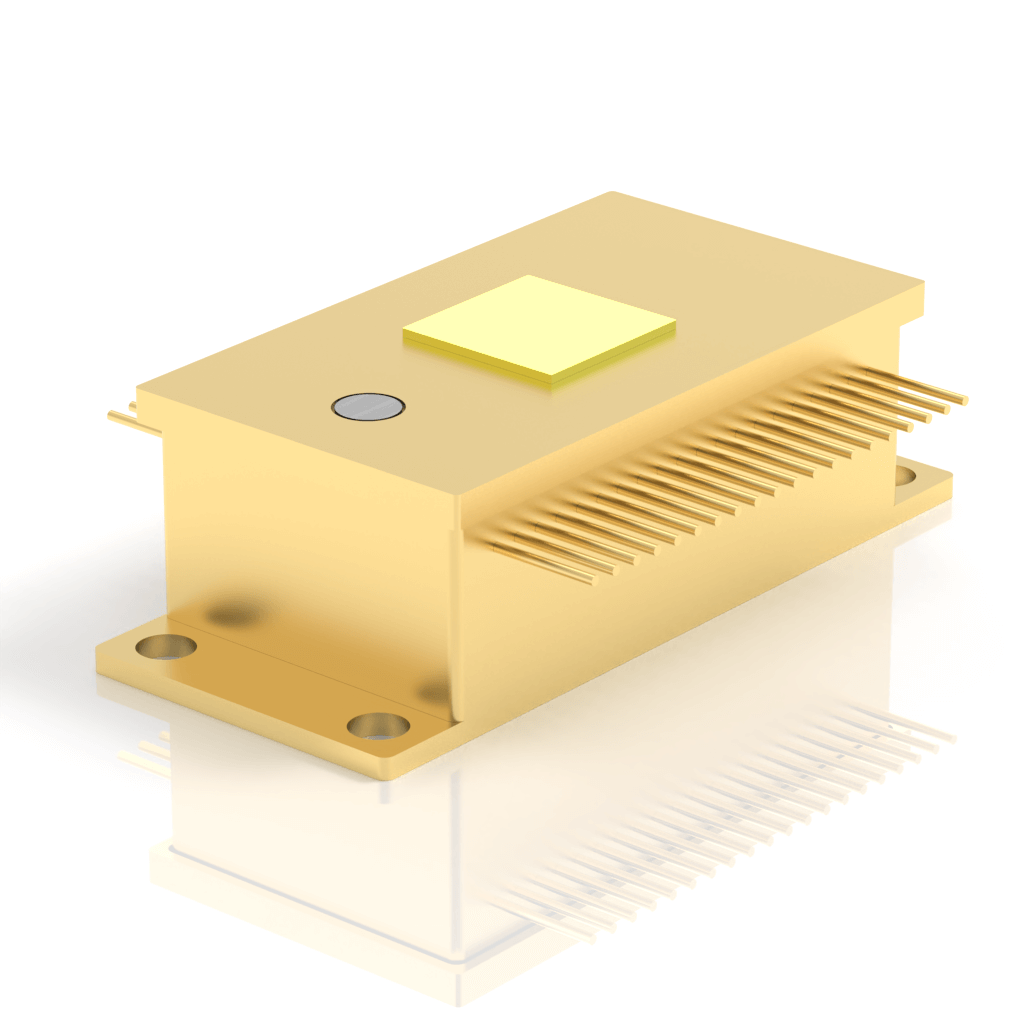

32EM-5-01

32EM-5-01|32 通道 HgCdTe 中紅外線模組

多點溫度監測、光譜與多通道氣體量測研究;需搭配適當光學、讀出及校正。

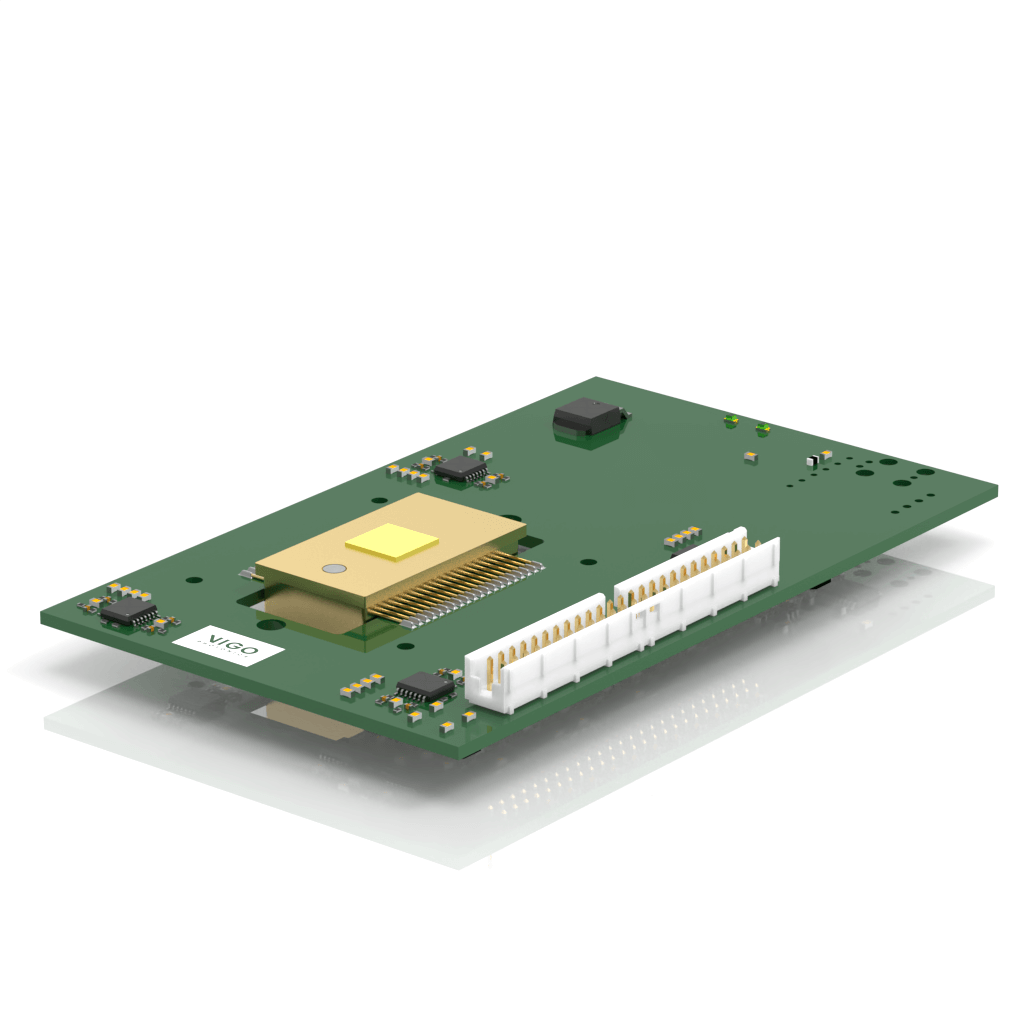

32MM-5

32MM-5|32 通道 InAsSb 中紅外線模組

多點中紅外線感測、光譜及氣體分析系統開發;依通道幾何、頻寬與訊號鏈設計。

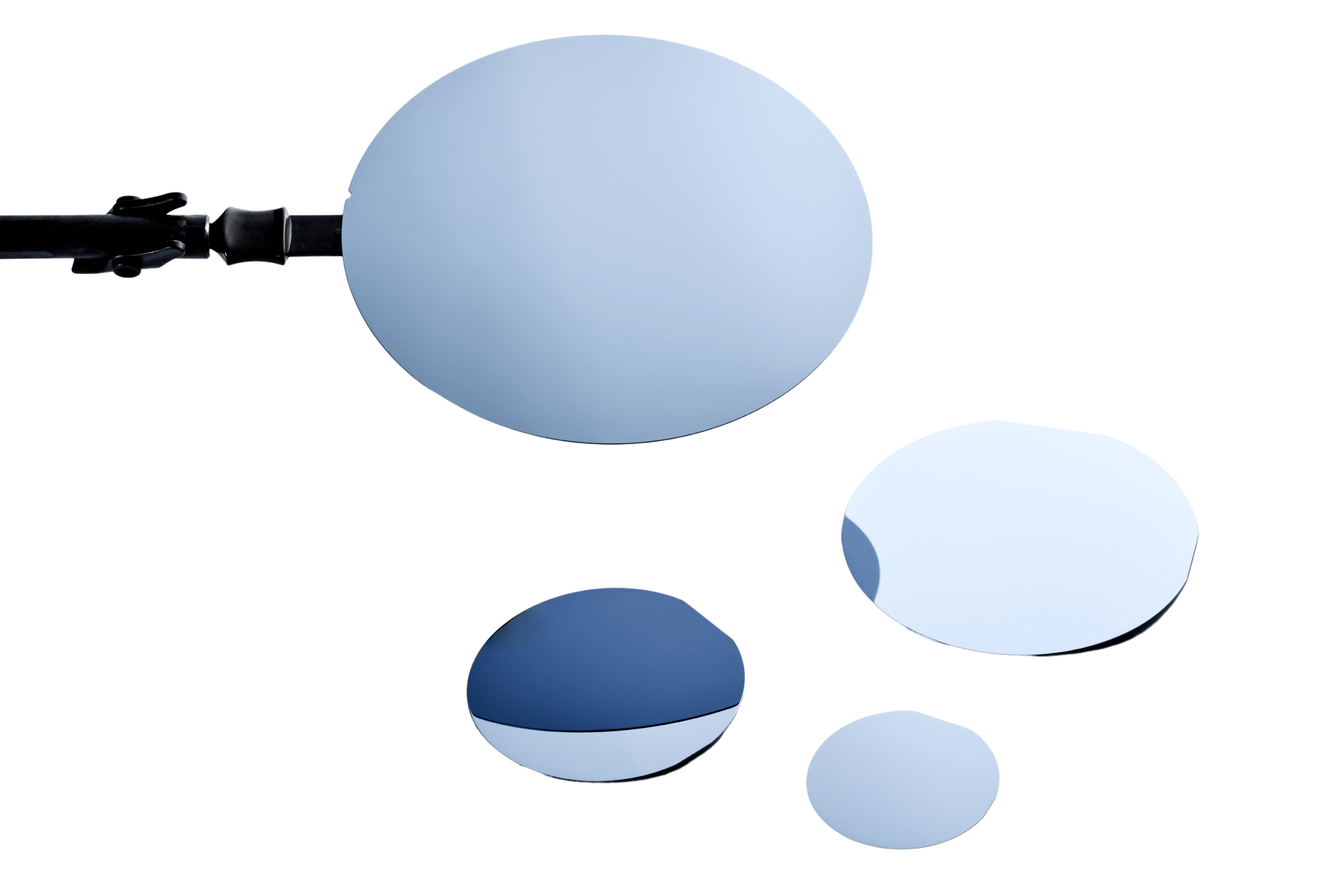

Epi-Wafers

VIGO III-V 外延片與光電結構

光偵測器、VCSEL/QCL 與其他 III-V 光電元件研發。

AM/AMS 易整合紅外線模組

比較單通道模組的波段、冷卻、類比輸出及介面;各型號提供原廠英文文件。

AMS3140-01

AMS3140-01 紅外線偵測模組

2.0–5.5 μm(Tchip −20°C),整合 1TE 溫控與差動放大,採 3.3 V 供電及板對板介面,供中紅外線單通道量測整合。

AM03100-02

AM03100-02 紅外線偵測模組

1.7–5.9 μm(Tamb 20°C),無 TEC、內建差動放大;以 3.0 V 工作點及 10 × 10 mm 可焊接 PCB 評估嵌入式整合。

AMS6140-01

AMS6140-01 紅外線偵測模組

2.2–6.8 μm(Tchip −20°C),整合 1TE 溫控與差動放大,採 3.3 V 供電,供較長中紅外波段的光學訊號量測。

AMIS8140-01

AMIS8140-01 光學浸沒紅外線偵測模組

1.9–11.0 μm(Tchip −20°C),採光學浸沒結構,整合 1TE 溫控與差動放大;依實際波長及光學耦合評估長波紅外訊號。

從應用條件開始

氣體分析與紅外線光譜選型

從吸收波段、光源與訊號鏈開始選型,區分 TDLAS/可調諧雷射、FTIR 與寬頻量測的不同條件。SMART 協助整理偵測器、前置放大及溫控配置,並與原廠確認候選型號。

工業紅外線監測與多點量測

依製程監測、非接觸溫度或多點光學訊號的需求,確認波段、視野、頻寬與環境條件。選型重點是整體量測鏈,而非只比較偵測器的單一靈敏度數字。

移動平台與無人機紅外線感測評估

供移動平台的光電研發與整合團隊評估紅外線感測元件、模組及讀出配置。先明確定義偵測目標、量測距離、光學視野及平台資源,再確認適合的產品方向。

安全監測與中紅外線感測元件

針對背景輻射、快速光學訊號與多通道讀出的研發需求,協助確認中紅外線偵測器、模組與配套。以可驗證的光學及環境條件展開評估,不預設元件即可提供整機辨識能力。

原廠英文規格書

外延片依客製結構確認,請參閱原廠材料平台資料。 原廠外延片資料 ↗

SMART 如何協助

  1. 整理需求:確認量測目標、波長、頻寬及環境條件。
  2. 配置評估:核對候選型號、放大器、TEC、讀出與圖面。
  3. 原廠與供貨確認:協調技術問題、評估工具、報價與交期。

光學、機構、軟體與完整系統整合依專案需求確認,不以感測元件資料替代整機驗證。

其他產品系列與驗證配套

AM / SMD

InAsSb 易整合模組系列,可依光譜、冷卻及輸出需求再選定完整型號。

DevKit / evaluation

討論偵測器、放大、TEC、讀出與量測介面的驗證配置;工具相容性與供應版本須向原廠確認。

MWIR FPA

面型陣列需另行確認像素、格式、光學與讀出介面;不以 32 通道模組代替成像器件選型。
